Il “Palazzo della Ragione” è un edificio storico ubicato nel centro di Mirandola, che da alcuni mesi è oggetto di un profondo intervento di ristrutturazione e consolidamento, dopo essere stato fortemente lesionato dal sisma del maggio 2012.

Nel quadro di questo intervento, la G&P intech sta eseguendo tutti i lavori di consolidamento strutturale e miglioramento sismico con sistemi di rinforzo FRP.

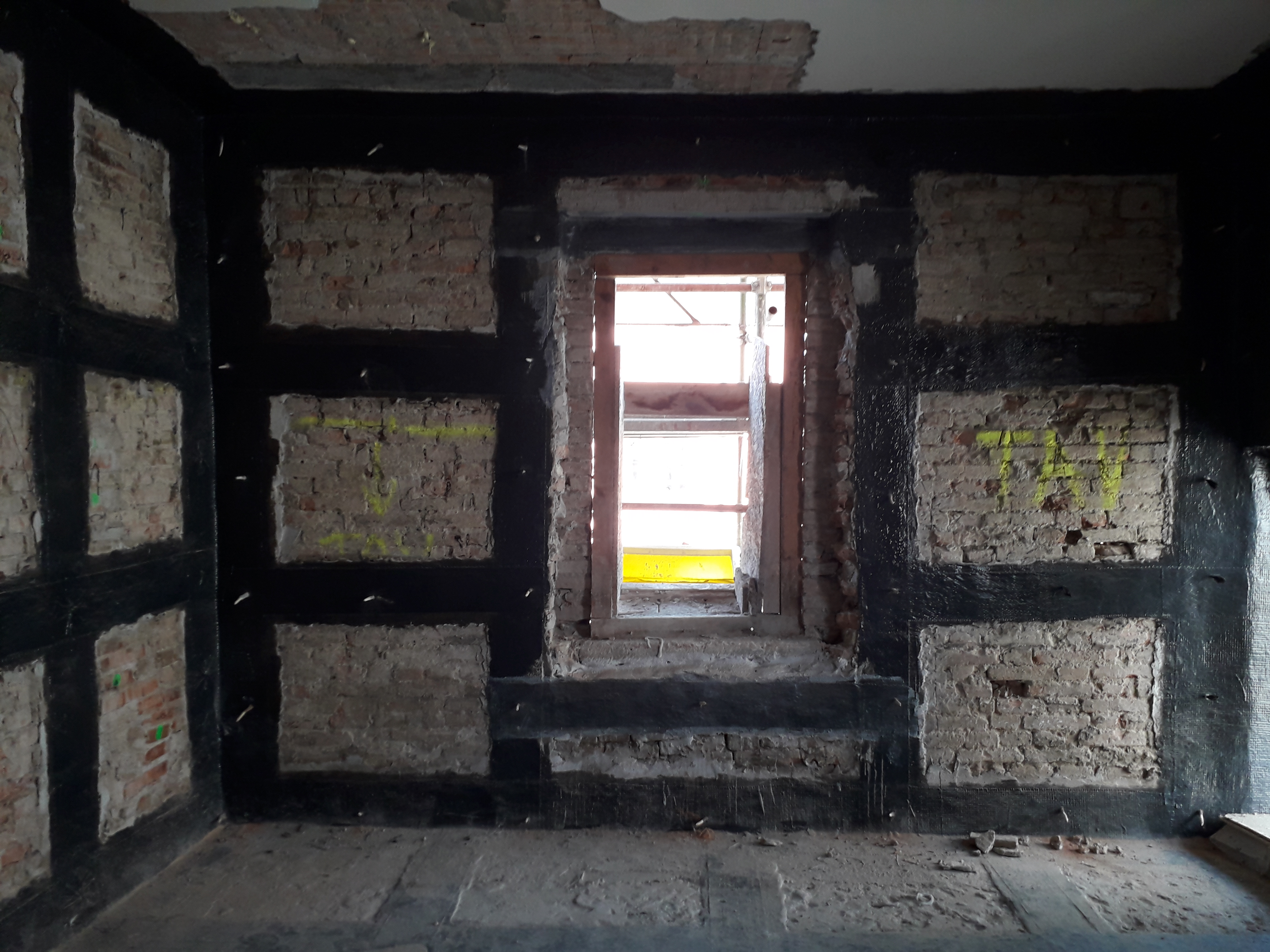

Più in particolare si stanno applicando i seguenti sistemi di rinforzo FRP:

  • sistema di rinforzo in tessuto di carbonio unidirezionale C-Sheet 240/300/20, da g/mq 300, applicato con gli adesivi Resin Primer e Resin 75, provvisto del Certificato di Valutazione Tecnica (CVT), classe 210C, emesso dal Consiglio Superiore dei Lavori Pubblici;
  • sistema di rinforzo in tessuto di carbonio bidirezionale CTB 240/360/40, da g/mq 360, applicato con gli adesivi Resin Primer e Resin 75, provvisto del Certificato di Valutazione Tecnica (CVT) ), classe 210C, emesso dal Consiglio Superiore dei Lavori Pubblici.

Per migliorare l’ancoraggio al supporto, in entrambe i due sistemi di rinforzo vengono applicati i connettori in fibra di carbonio Cfix 10, che vengono inghisati nella muratura con l’adesivo Resin 75.
Si descrivono in modo sintetico le fasi di applicazione dei due sistemi di rinforzo:

  • demolizione dell’intonaco sino a raggiungere il mattone e quindi accurata pulizia delle superfici con bagnatura a rifiuto finale;
  • applicazione di uno strato di malta a base calce Limecrete, spessore cm 1,5-2, per la regolarizzazione delle superfici di applicazione dei sistemi di rinforzo;
  • asciugata la malta, applicazione, a rullo, del primer epossidico Resin Primer;
  • a primer “fuori tatto”, applicazione, a rullo, di un primo strato di adesivo epossidico Resin 75;
  • applicazione, a fresco, del tessuto in carbonio C-Sheet 240/300/20 o del CTB 240/360/40 e successiva, accurata, rullatura del tessuto, per l’eliminazione delle bolle d’aria;
  • inserimento dei connettori in fibra di carbonio Cfix 10, come da schema progettuale,
    inghisati nella muratura con l’adesivo Resin 75;
  • impregnazione finale, a rullo, del tessuto con l’ adesivo epossidico Resin 75;
  • a fresco, spargimento di sabbia sui tessuti per migliorare l’adesione dei successivi strati di finitura.

E’ poi particolarmente interessante il consolidamento della muratura esterna faccia a vista, realizzato con l’inserimento di connettori in fibra di carbonio Cfix nelle fughe dei mattoni a vista, che vengono poi ristilate con malta, nascondendo completamente il consolidamento stesso (vedi schema allegato).

Infine, si ricorda l’intervento di consolidamento delle rampe delle scale, realizzato con un sistema di rinforzo FRCM, composto dalla rete in fibra di vetro AR, alcali resistente, G-NET 251 BA e dalla malta a base calce idraulica naturale Limecrete.

COMMITTENTE  Condominio “Palazzo della Ragione”

GRUPPO DI PROGETTAZIONE    ACALE srl – Ancona           Studio Tecnico Associato MODENA – Mirandola (MO)

DIREZIONE LAVORI    ACALE srl – Ancona

IMPRESA ESECUTRICE AeC Costruzioni – S. Possidonio (MO)

RESPONSABILE DI COMMESSA   Arch. Giorgio Roveri

RESPONSABILE DI CANTIERE      Geom. Pietro Betti

FORNITORE TECNOLOGIE             G&P intech
